85 Tonowa pionowa maszyna do formowania wtryskowego stołu rotacyjnego z tworzyw sztucznych do części samochodowych
Specyfikacje siły zablokowania pionowej maszyny do formowania wtryskowego TAIFUod 35 do 350 ton, zo średnicy co najmniej 810 mm,a takżemaksymalna średnica 2300 mm.Maszyna jest wyposażona w system sterowania o wysokiej wydajności, zapewniający silną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowego.
Ten rodzaj maszyny jest powszechniestosowane do produkcji małych i średnich części z tworzyw sztucznych, np.obudowy do telefonów komórkowych,elementy elektroniczne,części samochodowea takżePozostałe części precyzyjne.
Pojemność 85 ton odnosi się do siły zacisku wywieranego przez maszynę w celu utrzymania formy podczas procesu wtrysku.Ta siła przycisku zapewnia, że forma pozostaje zamknięta i prawidłowo uszczelniona podczas wstrzykiwania stopionego materiału.
1Specyfikacja:
| |
Zjednoczenie |
TFV4-85R2 |
TFV4-120R2 |
TFV4-160R2 |
| Jednostka do wstrzykiwań |
Kod konfiguracji strzelca |
nazwisko |
Z8 |
Z12 |
Z16 |
| Prędkość obrotowa |
mm |
140 |
160 |
200 |
| Średnica śruby |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teoretyczna objętość wtrysku |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Masa wstrzyknięcia ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| o.c. |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Ciśnienie wtrysku |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Prędkość wstrzyknięcia |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maksymalna prędkość wtrysku |
mm/s |
124 |
126 |
105 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka klaskająca |
Siła przycisku |
KN (ton) |
833(85)/980(100) |
1176 ((120) |
1568(160) |
| Uderzenie zaciskowe |
mm |
250 |
280 |
300 |
| Min.Gęstość formy |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Otwarcie |
mm |
480 ((560) |
560(660) |
600(700) |
| (L*W) Maks.Wielkość formy |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1010 |
φ1200 |
φ1400 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
100 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
110 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
300 |
380 |
480 |
| Energia elektryczna |
KW |
15+2.2/18+2.2 |
18 + 2.2 |
22 + 2.2 |
| Pojemność ogrzewania |
KW |
7.0 |
10.7 |
13.7 |
| Wymiary maszyny |
L*W*H |
m |
2.3*1.8*2.7 |
2.5*2.0*3.3 |
2.8*2.2*3.7 |
| Wysokość stołu roboczego |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Maszyna |
ton |
4.6 |
7.0 |
10.0 |
2. Właściwości:
- Trzykolumnowe, dwustronne maszyny obrotowe i tradycyjne stoliki o masie ponad 85 ton muszą być wyposażone w platformę
- Grzejnik jest napędzany przez serwo silnik i ma dokładność pozycjonowania 0.02-0.03mm
- Silnik główny o masie 85 ton lub większej (w tym 85 ton) wyposażony jest w serwo

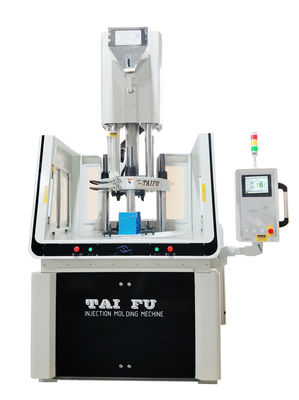

3. Obrazy maszynowe:

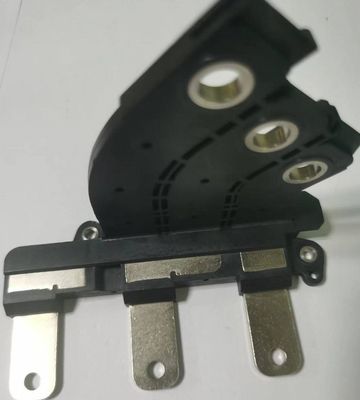

4. zastosowania:
5Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
6Często zadawane pytania:
P: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
P: Jakie są warunki płatności?
T/T 30% depozyt, 70% przed wyjazdem.
