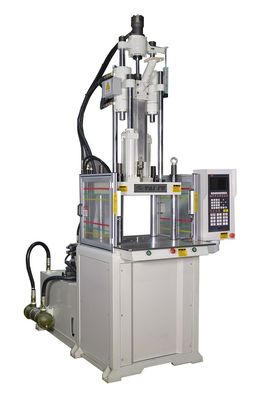

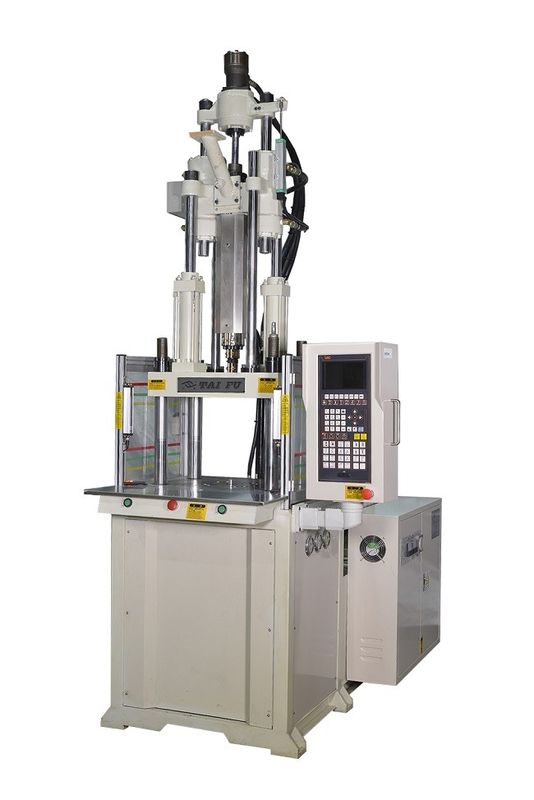

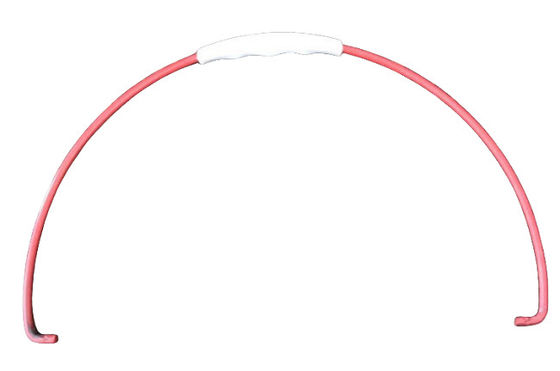

Maszyna do formowania wtryskowego plastiku pionowego z uchwytami wiadrowymi 55 ton
Można dostosować maszyny do potrzeb...
Pionowe zaciskanie formy, pionowe wtryskiwanie zajmują mniejszą przestrzeń, nadają się do wyrobów z tworzyw sztucznych z wkładkami i wielofunkcyjnymi procesami formowania wtryskowego.Duża możliwość zastosowania,szeroko stosowane w elektronicznym 3C, materiałach medycznych, artykułach pocztowych, częściach samochodowych i innych produktach do wstrzykiwań.
Może być dostosowany zgodnie z rzeczywistymi potrzebami klientówAby zapewnić najbardziej precyzyjne, wydajne i ekonomiczne rozwiązania w zakresie napędu, mocowania i wtrysku.
Ten rodzaj maszyny jest powszechnie stosowany do produkcji małych i średnich części z tworzyw sztucznych, takich jak obudowy telefonów komórkowych, komponenty elektroniczne, części samochodowe i inne precyzyjne części.Pojemność 55 ton odnosi się do siły przycisku wywieranego przez maszynę, aby utrzymać formę razem podczas procesu wtryskuSiła ta zapewnia zamknięcie i prawidłowe uszczelnienie formy podczas wstrzykiwania stopionego materiału.
Parametry techniczne maszyny:
| Część 1 |
Zjednoczenie |
TFV4-35 ((45) |
TFV4-55 |
TFV4-85 |
| Jednostka do wstrzykiwań |
| Prędkość obrotowa |
mm |
140 |
140 |
140 |
| Średnica śruby |
mm |
22 |
28 |
32 |
26 |
30 |
36 |
32 |
36 |
40 |
| Teoretyczna objętość wtrysku |
cm3 |
53 |
86 |
113 |
74 |
99 |
143 |
113 |
143 |
176 |
| Masa wstrzyknięcia ((PS)) |
g |
49 |
80 |
105 |
69 |
92 |
133 |
105 |
133 |
164 |
| o.c. |
1.75 |
2.83 |
3.69 |
2.44 |
3.25 |
4.67 |
3.69 |
4.67 |
5.77 |
| Max.Ciśnienie wtrysku |
MPa |
248 |
153 |
117 |
247 |
185 |
129 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1563 |
1196 |
2516 |
1890 |
1313 |
2331 |
1842 |
1492 |
| Prędkość wstrzyknięcia |
cm3/s |
44 |
72 |
94 |
56 |
74 |
107 |
100 |
126 |
156 |
| Maksymalna prędkość wtrysku |
mm/s |
117 |
105 |
124 |
| Prędkość obrotu śruby |
obrotów/min |
10 ~ 300 |
10 ~ 300 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
100 |
110 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka ściskająca |
| Siła przycisku |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Uderzenie zaciskowe |
mm |
200 |
200 |
250 |
| Min.Gęstość formy |
mm |
150 ((210) |
180(240) |
230(310) |
| Max. Otwarcie |
mm |
350(410) |
380 ((440) |
480 ((560) |
| Odległość pomiędzy sztywkami |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Maks.Wielkość formy |
mm |
400*350 |
425*380 |
500*500 |
| (L*W) 尺寸Płytkowy rozmiar |
mm |
560*370 |
580*400 |
710*540 |
| Ilość wystrzelanego materiału |
sztuk |
1 |
1 |
1 |
| Odległość od wyrzucacza |
mm |
40 |
40 |
50 |
| Siła wyrzucająca |
KN (ton) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| Pozostałe |
| Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7 ((140)/17.2 ((175) |
| Pojemność zbiornika oleju |
L |
130 |
140 |
280 |
| Energia elektryczna |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Pojemność ogrzewania |
KW |
3.6 |
5.5 |
7.0 |
| Wymiary maszyny |
L*W |
m |
1.6*1.2 |
1.9*1.3 |
2.0*1.5 |
| H(z wyłączeniem stóp absorbujących wstrząsy) |
m |
Min:2.15 (maksymalnie:2.7) |
Min:2.25 (maksymalnie):2.8) |
Min:2.6 (maksymalnie:3.3) |
| Pojemność wody chłodzącej |
L/min |
25 |
35 |
40 |
| Wysokość stołu pracy+(z wyłączeniem stóp absorbujących wstrząsy) |
mm |
940+(60) |
1020+(60) |
1040+(70) |
| Maszyna |
ton |
1.3 |
1.6 |
3.5 |
Specyfikacje:
Zastosowanie:
Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
Częste pytania:
P: Czy jest pan firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan - największym obszarze produkcyjnym w Chinach.
P2:Sprawdzasz wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P3:Czy możesz zapewnić usługi posprzedażowe?
Możemy zapewnić usługi posprzedażowe.
Q4:Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
P5:A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
