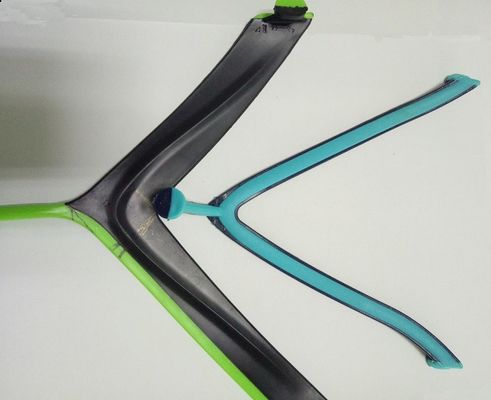

Maszyna do formowania wtryskowego podwójnej kolorystyki pionowej o pojemności 170 tony do taśm podkładkowych
Taifu pionowa dwukolorowa maszyna do formowania wtryskowego jest specjalnie zaprojektowana dodwukolorowea takżeDwumateriałoweOdlewanie wtryskowe. Jest wyposażony w dwa zestawy urządzeń wtryskowych z niezależnymi hydraulicznymi obwodami oleju. Dwie formy mogą być zainstalowane na górnej szablonie i gramofonie.
Podczas formowania, gramofonobraca się o 180°Można go również stosować z wieżowcem do praktykowania automatycznej produkcji.Maszyna jest wyposażona w system sterowania wysokiej wydajności, aby zapewnić silną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowegoObecnie jest szeroko stosowany w przemyśle części samochodowych i nowej energii.

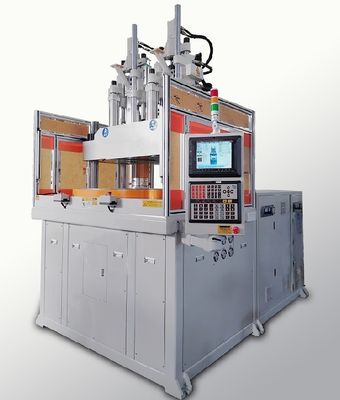

Zdjęcia maszynowe
Parametry techniczne maszyny
| Pozycja |
Zjednoczenie |
TFV4-90R2-2C |
TFV4-120ZT-2C |
TFV4-170ZT-2C |
| Jednostka do wstrzykiwań |
| Prędkość obrotowa |
mm |
100 |
140 |
140 |
| Średnica śruby |
mm |
18 |
22 |
28 |
22 |
26 |
28 |
28 |
30 |
32 |
| Teoretyczna objętość wtrysku |
cm3 |
25 |
38 |
62 |
53 |
74 |
86 |
86 |
99 |
113 |
| Masa wstrzyknięcia ((PS)) |
g |
24 |
35 |
57 |
49 |
69 |
80 |
80 |
92 |
105 |
| o.c. |
0.83 |
1.25 |
2.02 |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
| Max.Ciśnienie wtrysku |
MPa |
343 |
230 |
142 |
248 |
178 |
153 |
213 |
185 |
163 |
| kgf/cm2 |
3500 |
2343 |
1446 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
| Prędkość obrotu śruby |
obrotów/min |
10~350 |
10 ~ 300 |
10 ~ 300 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Pojemność ogrzewania |
KW |
3.6 |
3.6 |
5.5 |
| Jednostka ściskająca |
| Opcjonalny typ systemu platformy strzelniczej |
nazwisko |
A/B/C |
A/B/C |
A/B/C/D |
| Siła przycisku |
KN (ton) |
882((90(45*2)) |
1176 ((120 ((60*2)) |
1666(170(85*2)) |
| Uderzenie zaciskowe |
mm |
250 |
280 |
280 |
| Min.Gęstość formy |
mm |
230(310) |
250(350) |
280 (((380) |
| Max. Otwarcie |
mm |
480 ((560) |
530 ((630) |
560(660) |
| (L*W) Maks.Wielkość formy |
mm |
310*310 |
350*350 |
420*420 |
| (D) Rozmiar stołu obrotowego |
mm |
φ910 |
φ1010 |
φ1200 |
| Odległość od wyrzucacza |
mm |
45 |
60 |
90 |
| Siła wyrzucająca |
KN (ton) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| Inne |
| Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
330 |
460 |
650 |
| Energia elektryczna |
KW |
7.5+7.5 |
11+11 |
15+15 |
| Wymiary maszyny |
L*W |
m |
2.1*1.8 |
2.4*2.2 |
2.6*2.4 |
| H(z wyłączeniem stóp absorbujących wstrząsy) |
m |
Min:2.5 (maksymalnie:3.4) |
Min:2.8 (maksymalnie:3.6) |
Min:3.2 (maksymalnie:4.1) |
| Pojemność wody chłodzącej |
L/min |
60 |
60 |
70 |
| Wysokość stołu pracy+(z wyłączeniem stóp absorbujących wstrząsy) |
mm |
1310+(60) |
1450+(80) |
1500+(80) |
| Maszyna |
ton |
5.2 |
7.3 |
9.5 |
Zastosowanie
Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
Częste pytania
P1: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P2: Jakie są warunki płatności?
T/T 30% depozytu, 70% przed wyjazdem.
P3: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
P4: Jakie rodzaje wyrobów można wyprodukować przy użyciu pionowej infuzji?
Maszyny do formowania wtryskowego pionowego są powszechnie stosowane do produkcji takich produktów, jak składniki formowane wtryskowo, produkty przeformowane, pionowo przeformowane kable i złącza,i małych części precyzyjnych.
P5: Co z czasem dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
Jeśli jesteś zainteresowany, skontaktuj się ze mną bez wahania!
