Maszyna do formowania wtryskowego z tworzyw sztucznych o pojemności 160 ton
Maszyna do formowania pionowego wtryskiem TAIFU jest znana ze swojej jakości, niezawodności i sprawdzonej wydajności, co pozwala na łatwą obsługę i niezwykle wysoki poziom bezpieczeństwa pracy.Nasze maszyny są szeroko stosowane w dziedzinie formowania wtryskowego, formowania wtryskowego wielobarwnego, formowania wtryskowego wieloczęściowego, formowania wtryskowego wysokiej precyzji,Wstrzykiwacze termorezystyczne i wstrzykiwacze z silikonu ciekłego itp..

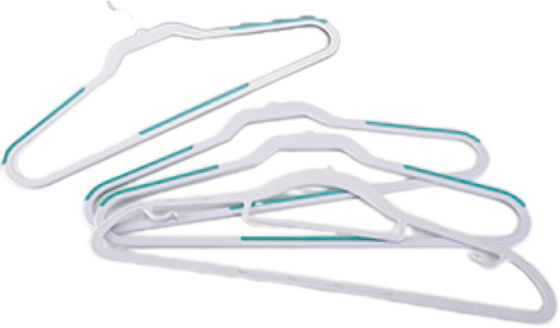

Ten model jest bardzo odpowiedni dla wieszaka do ubrań, tOto różne modele VSD-35/55/85/120/160/200/250/300Dostępne do dostosowania.
1.Specyfikacje:
| |
Zjednoczenie |
TFV4-120SD |
TFV4-160SD |
TFV4-200SD |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
160 |
200 |
200 |
| Średnica śruby |
mm |
36 |
40 |
45 |
45 |
50 |
55 |
55 |
60 |
65 |
| Teoretyczna objętość wtrysku |
cm3 |
163 |
201 |
254 |
318 |
393 |
475 |
475 |
565 |
664 |
| Masa wstrzyknięcia ((PS)) |
g |
151 |
187 |
237 |
296 |
365 |
442 |
442 |
526 |
617 |
| o.c. |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
| Max.Ciśnienie wtrysku |
MPa |
222 |
180 |
142 |
218 |
177 |
146 |
170 |
143 |
122 |
| kgf/cm2 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
| Prędkość wstrzyknięcia |
cm3/s |
128 |
158 |
200 |
167 |
206 |
249 |
314 |
373 |
438 |
| Maksymalna prędkość wtrysku |
mm/s |
126 |
105 |
132 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~240 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
150 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
Jednostka ściskająca |
Siła przycisku |
KN (ton) |
1176 ((120) |
1568(160) |
1960 ((200) |
| Uderzenie zaciskowe |
mm |
280 |
300 |
350 |
| Min.Gęstość formy |
mm |
280 (((380) |
300(400) |
350 ((450) |
| Max. Otwarcie |
mm |
560(660) |
600(700) |
700 ((800) |
| (L*W)Odległość między sztabliami |
mm |
760*380 |
860*420 |
900*450 |
| (L*W) Maks.Wielkość formy |
mm |
600*540 |
630*630 |
710*710 |
| (L*W) Rozmiar łyżwy |
mm |
1290*560 |
1400*650 |
1590*730 |
| Ilość wystrzelanego materiału |
sztuk |
3 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
80 |
100 |
150 |
| Odległość od wyrzucacza |
mm |
100 |
110 |
150 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Inne |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
340 |
450 |
540 |
| Energia elektryczna |
KW |
18 + 2.2 |
22 + 2.2 |
31 + 2.2 |
| Pojemność ogrzewania |
KW |
10.7 |
13.7 |
13.7 |
| Wymiary maszyny |
L*W*H |
m |
2.4 razy 2,25 razy 3.3 |
2.5*2.4*3.7 |
2.8*2.7*4.4 |
| Pojemność wody chłodzącej |
L/min |
50 |
50 |
60 |
| Wysokość stołu roboczego |
mm |
1340+(70) |
1480+(80) |
1630+(80) |
| Maszyna |
ton |
7.0 |
10.8 |
14.0 |
2. Właściwości:
- Płytka przesuwna i płytka podłoża wykonane są z żeliwa, ze sznurkami stalowymi izolującymi części łączące i otwory oleju smarowego, znacznie zmniejszające zużycie i deformację płytki przesuwnej,zwiększenie jego długości życia i dokładności
- Można go rozbudować za pomocą programowania komputerowego i automatycznej ekstrakcji; połączenie wbudowanego sprzętu może osiągnąć projekt w pełni automatycznej maszyny
- W pionowej maszynie z podwójnym trybem przesuwania płytki przyjmuje się przesuwane przesuwanie lewego i prawego dwóch form, przy czym jedna forma tworzy się, podczas gdy druga jest wbudowana na zewnątrz,zapewnienie wysokiej wydajności operacyjnej i zwiększenie wydajności o sto procentMożna go stosować do formowania wtryskowego produktów powłoki wtórnej.

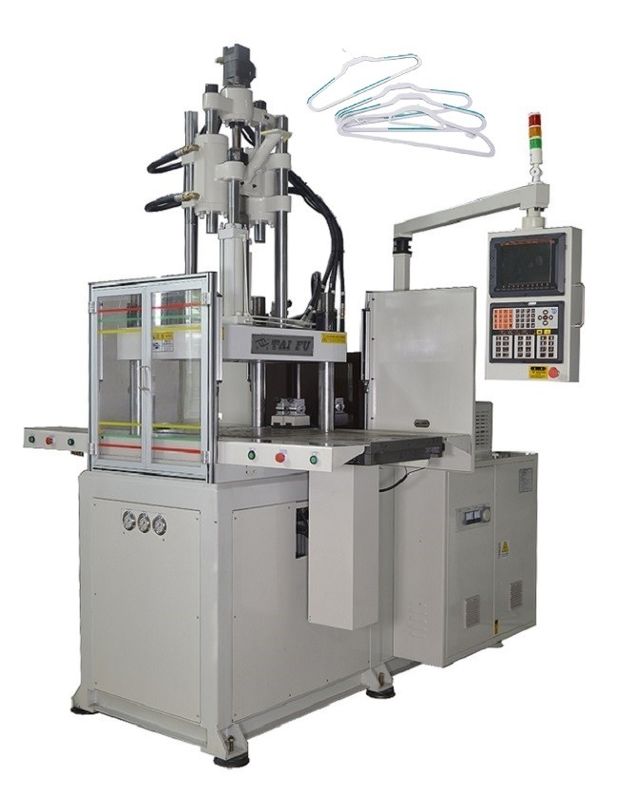

3- Zdjęcia maszynowe:
4. zastosowania:
5Często zadawane pytania:
P: Czy jest pan firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan - największym obszarze produkcyjnym w Chinach.
P: Jak długi jest czas gwarancji?
Odpowiedź: 1 rok gwarancji na wszystkie maszyny. Dostarczamy bezpłatne części zamienne na wszelkie uszkodzenia nie spowodowane przez człowieka i problemy z jakością. Nasze wsparcie techniczne będzie towarzyszyć Ci w trakcie życia maszyn.Jeżeli maszyny są prawidłowo obsługiwane, może służyć ponad 20 lat.
P: Jaka jest różnica między pojedynczym i podwójnym formowaniem?
Odpowiedź: Formę można wykorzystać z jednej lub kilku próżni, z których każda może być wykorzystana do wytworzenia pojedynczej części.podczas gdy kształt wielo-płaszczyzowy wytwarza więcej niż jedenPo wykonaniu formy, formowanie wtryskowe staje się łatwo powtórzonym sześciokrotnym procesem.
P: Jak długi jest czas dostawy?
Odp.: Małe maszyny są w magazynie. Ogólnie rzecz biorąc, czas dostawy standardowych maszyn wynosi 7~35 dni roboczych. Dla dostosowanych maszyn będzie to 40~60 dni roboczych.
P: Jakie są warunki płatności?
A: 30% TT z góry, 70% saldo przed wysyłką. lub L/C na widok.
