Maszyna do formowania wtryskowego pionowego o pojemności 55 ton dla śrubokrętu z podwójnym suwakem
Maszyna do formowania pionowego wtryskiem TAIFU jest znana ze swojej jakości, niezawodności i sprawdzonej wydajności, co pozwala na łatwą obsługę i niezwykle wysoki poziom bezpieczeństwa pracy.Nasze maszyny są szeroko stosowane w dziedzinie formowania wtryskowego, formowania wtryskowego wielobarwnego, formowania wtryskowego wieloczęściowego, formowania wtryskowego wysokiej precyzji,Wstrzykiwacze termorezystyczne i wstrzykiwacze z silikonu ciekłego itp..
Ten model jest bardzo wygodny dlaśrubokręt, istnieją różne modele VSD-35/55/85/120/160/200/250/300Dostępne do dostosowania.
1.Specyfikacje:
| |
Zjednoczenie |
TFV4-35SD |
TFV4-55SD |
TFV4-85SD |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
140 |
140 |
140 |
| Średnica śruby |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Teoretyczna objętość wtrysku |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Masa wstrzyknięcia ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| o.c. |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Ciśnienie wtrysku |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Prędkość wstrzyknięcia |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Maksymalna prędkość wtrysku |
mm/s |
117 |
105 |
124 |
| Prędkość obrotu śruby |
obrotów/min |
10~300 |
10~300 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
100 |
110 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka ściskająca |
Siła przycisku |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Uderzenie zaciskowe |
mm |
200 |
200 |
250 |
| Min.Gęstość formy |
mm |
150 ((210) |
180(240) |
230(310) |
| Max. Otwarcie |
mm |
350(410) |
380 ((440) |
480 ((560) |
| (L*W)Odległość między sztabliami |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Maks.Wielkość formy |
mm |
340*340 |
380*380 |
500*480 |
| (L*W) Rozmiar łyżwy |
mm |
730*360 |
915*400 |
1120*500 |
| Ilość wystrzelanego materiału |
sztuk |
1 |
1 |
3 |
| Przestrzeń między górnymi paskami |
mm |
_ |
_ |
80 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
100 |
| Siła wyrzucająca |
KN (ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Inne |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7 ((140)/17.2 ((175) |
| Pojemność zbiornika oleju |
L |
130 |
140 |
280 |
| Energia elektryczna |
KW |
7.5/11 |
11 |
15+2.2/18+2.2 |
| Pojemność ogrzewania |
KW |
3.6 |
5.5 |
7.0 |
| Wymiary maszyny |
L*W*H |
m |
1.6*1.2*2.2 |
1.8*1.3*2.32 |
2.1*1.9*3.5 |
| Pojemność wody chłodzącej |
L/min |
25 |
35 |
40 |
| Wysokość stołu roboczego |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Maszyna |
ton |
1.7 |
2.2 |
4.3 |
2. Właściwości:
- Płytka przesuwna i płytka podłoża wykonane są z żeliwa, ze sznurkami stalowymi izolującymi części łączące i otwory oleju smarowego, znacznie zmniejszające zużycie i deformację płytki przesuwnej,zwiększenie jego długości życia i dokładności
- Można go rozbudować za pomocą programowania komputerowego i automatycznej ekstrakcji; połączenie wbudowanego sprzętu może osiągnąć projekt w pełni automatycznej maszyny
- Zróżnicowane konstrukcje układów obwodów olejowych (półzamknięte, całkowicie zamknięte, serwo lub szybkie wtryskiwanie) mogą być dostosowywane do potrzeb klienta,z rozszerzalnym projektem programu i połączeniem z automatycznym sprzętem osadzania i ekstrakcji, osiągając w pełni automatyczne działanie.

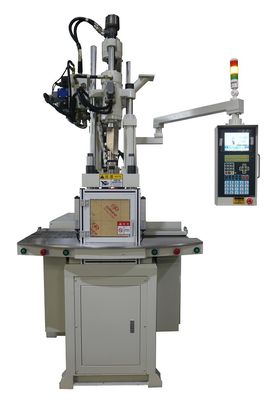

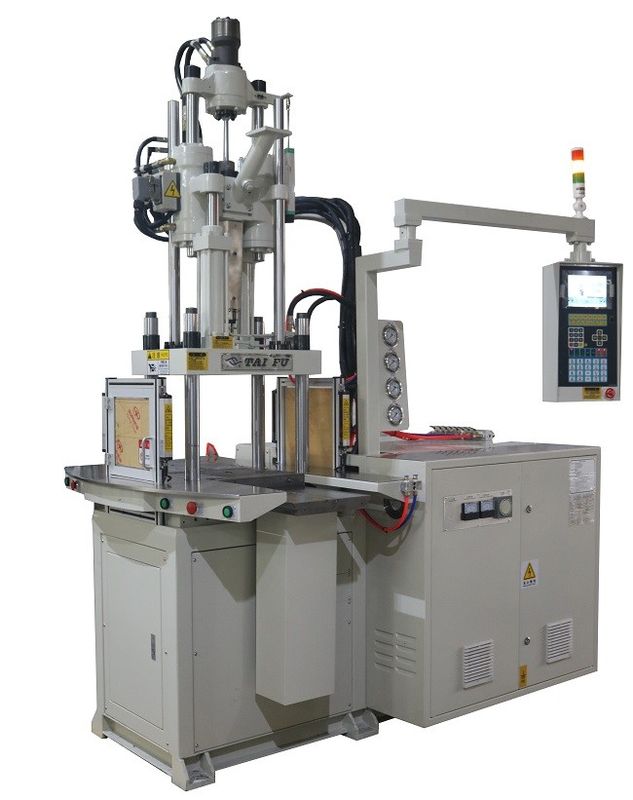

3- Zdjęcia maszynowe:

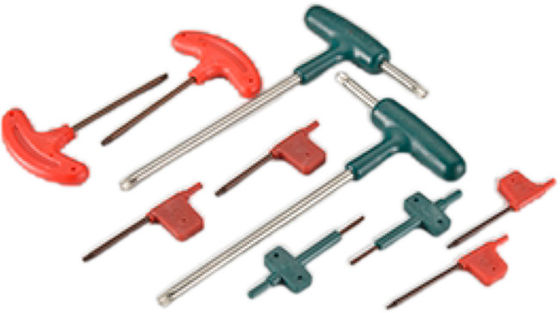

4. zastosowania:
5Często zadawane pytania:
P: Czy jest pan firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan - największym obszarze produkcyjnym w Chinach.
P: Jak długi jest czas dostawy?
Odp.: Małe maszyny są w magazynie. Ogólnie rzecz biorąc, czas dostawy standardowych maszyn wynosi 7~35 dni roboczych. Dla dostosowanych maszyn będzie to 40~60 dni roboczych.
P: Jak długi jest czas gwarancji?
Odpowiedź: 1 rok gwarancji na wszystkie maszyny. Dostarczamy bezpłatne części zamienne na wszelkie uszkodzenia nie spowodowane przez człowieka i problemy z jakością. Nasze wsparcie techniczne będzie towarzyszyć Ci w trakcie życia maszyn.Jeżeli maszyny są prawidłowo obsługiwane, może służyć ponad 20 lat.
P: Jakie są warunki płatności?
A: 30% TT z góry, 70% saldo przed wysyłką. lub L/C na widok.
P: Jaka jest różnica między pojedynczym i podwójnym formowaniem?
Odpowiedź: Formę można wykorzystać z jednej lub kilku próżni, z których każda może być wykorzystana do wytworzenia pojedynczej części.podczas gdy kształt wielo-płaszczyzowy wytwarza więcej niż jedenPo wykonaniu formy, formowanie wtryskowe staje się łatwo powtórzonym sześciokrotnym procesem.
