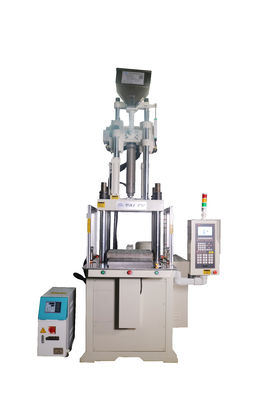

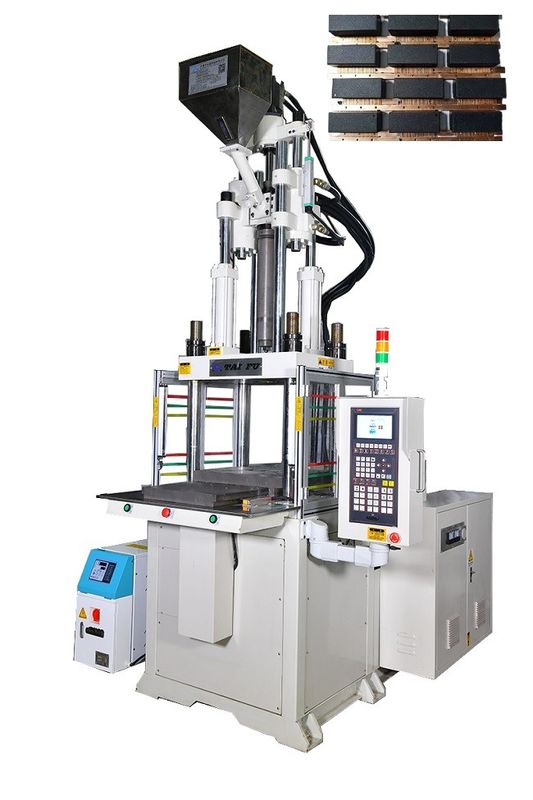

Maszyna do formowania wtryskowego bakelitu o pojemności 55 ton z materiałów termoplastycznych
Pionowe zablokowanie formy, pionowe wtryskiwanie, jednoślizgowa struktura formy, produkt jest wstrzykiwany po wyślizgnięciu się z górnej przestrzeni szablonu, operacja pracownika jest wygodniejsza,i opcjonalnych robotów i automatyzacji dla całkowicie zautomatyzowanej produkcji.
Dolna forma wyślizguje się z górnej przestrzeni szablonu, dla potrzeby wysokiej wielkości ekstrakcji produkty mają absolutne zalety,górne kolumny przewodnika formy opuszczają dolną formę, aby utworzyć ruchomą przestrzeń można wyślizgnąć z dolnej formy, produkcja produktów o wysokiej wielkości ekstrakcji jest bardziej wydajna, jest szeroko stosowana w różnych rodzajach produktów z tworzyw sztucznych z wkładami i wielofunkcyjnym procesem formowania wtryskowego.
Maszyna do formowania wtryskowego bakelitu: Maszyna ta służy do wtryskiwania stopionej żywicy bakelitu do formy w celu wytworzenia produktów bakelitowych o pożądanych kształtach i rozmiarach.Zazwyczaj składa się z jednostki wtrysku., urządzenie zaciskające i system sterowania.
Maszyny te są specjalnie zaprojektowane i zoptymalizowane do pracy z materiałami bakelitowymi, które mają unikalne właściwości i wymagania związane z przetwarzaniem.Seria maszyn Bakelite zapewnia wydajne i niezawodne rozwiązania do produkcji różnych produktów Bakelite.
Warto zauważyć, że bakelit został w dużej mierze zastąpiony przez inne materiały, takie jak tworzywa sztuczne i kompozyty w nowoczesnych procesach produkcyjnych.termin "seria maszyn bakelitowych" jest nadal stosowany w odniesieniu do maszyn zaprojektowanych do pracy z podobnymi rodzajami żywic termowstających i materiałów złożonych.
Specyfikacja
Parametry techniczne maszyny
| |
Zjednoczenie |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Jednostka do wstrzykiwań |
| Prędkość obrotowa |
mm |
140 |
140 |
140 |
| Średnica śruby |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Teoretyczna objętość wtrysku |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Masa wstrzyknięcia ((PS)) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| o.c. |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.Ciśnienie wtrysku |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Prędkość wstrzyknięcia |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Maksymalna prędkość wtrysku |
mm/s |
117 |
105 |
124 |
| Prędkość obrotu śruby |
obrotów/min |
10 ~ 300 |
10 ~ 300 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
100 |
110 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka ściskająca |
| Siła przycisku |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Uderzenie zaciskowe |
mm |
200 |
200 |
250 |
| Min.Gęstość formy |
mm |
150 ((210) |
180(240) |
230(310) |
| Max. Otwarcie |
mm |
350(410) |
380 ((440) |
480 ((560) |
| Odległość pomiędzy sztywkami |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Maks.Wielkość formy |
mm |
330*360 |
400*375 |
500*470 |
| (L*W)Wielkość łyżwy |
mm |
350*380 |
420*395 |
540*490 |
| Ilość wystrzelanego materiału |
sztuk |
3 |
3 |
3 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
80 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
100 |
| Siła wyrzucająca |
KN (ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Inne |
| Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7 ((140)/17.2 ((175) |
| Pojemność zbiornika oleju |
L |
130 |
140 |
280 |
| Energia elektryczna |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Pojemność ogrzewania |
KW |
3.6 |
5.5 |
7.0 |
| Wymiary maszyny |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(z wyłączeniem stóp absorbujących wstrząsy) |
m |
Min:2.2 (maksymalnie:2.8) |
Min:2.32 ((Max:2.9) |
Min:2.7 (maksymalnie:3.4) |
| Pojemność wody chłodzącej |
L/min |
25 |
35 |
40 |
| Wysokość stołu pracy+(z wyłączeniem stóp absorbujących wstrząsy) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Maszyna |
ton |
1.5 |
1.9 |
3.9 |
Cechy
- Przystosowany do formowania wtryskowego termowstrzymujących produktów.
- Dokładność pozycji wtrysku jest wysoka, a ogólny mechanizm maszyny jest szczelny i piękny.
- Dostępne są opcje pojedynczej stacji i dwóch stacji, dzięki czemu formowanie jest bardziej opłacalne.
- Urządzenie ochronne elektryczne zapewnia, że nie wystąpi awaria i zapewnia bezpieczeństwo operatorów.

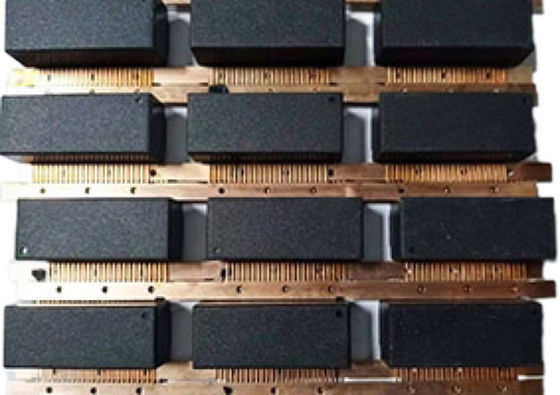

Zastosowanie
Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
Częste pytania
P: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
P: Jakie są warunki płatności?
T/T 30% depozytu, 70% przed wyjazdem.
P: Jakie rodzaje wyrobów można wyprodukować przy użyciu pionowej infuzji?
Maszyny do formowania wtryskowego pionowego są powszechnie stosowane do produkcji takich produktów, jak składniki formowane wtryskowo, produkty przeformowane, pionowo przeformowane kable i złącza,i małych części precyzyjnych.
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
