35 tonowa standardowa pionowa maszyna do formowania wtryskowego materiału MIM
Dostępny do dostosowania maszyn do Twoich potrzeb.
Oprócz formowania materiałów ceramicznych, takich jak alumina, cyrkonium i węglik krzemowy,Maszyny do formowania pionowego wtryskowego wytwarzane przez TAIFU są również wykorzystywane do produkcji części do metalurgii proszkowej.. nadaje się do produkcji części ceramicznych turbin parowych, części samochodowych, części silników wysokoprężnych, przełączników elektrycznych, części urządzeń gospodarstwa domowego, części zegarków, ceramicznych dekoracji itp.
Wstrzykiwacz składa się z mieszania proszku porcelanowego i organicznego wiązacza, a następnie wstrzykiwania materiału porcelanowego do metalowej jamy pleśni w temperaturze 130 ~ 300 ° C za pośrednictwem maszyny do formowania wtryskowego.Po ochłodzeniu., wiązacz staje się twardy, a plamę można wyjąć do spiekania i przyjąć kształt.
Metodą formowania wtryskowego można formować produkty o złożonych kształtach. Dokładność wielkości pustki i rzeczywistego rozmiaru po spiekaniu jest wysoka, a tolerancja wymiarowa wynosi 1%.Ceramiczne formowanie wtryskowe proszku to nowa technologia formowania wtryskowego materiałów ceramicznych w proszku, który jest stosowany do produkcji części ceramicznych o złożonym wyglądzie i wysokich wymaganiach precyzyjnych.
Są różne modele maszyn mamy V45/55/85/120/160/200/300/400/500...
1.Specyfikacje:
| |
Zjednoczenie |
TFV4-35-CIM |
TFV4-55-CIM |
TFV4-85-CIM |
| Jednostka do wstrzykiwań |
|
|
Z3 |
Z5 |
Z8 |
| Prędkość obrotowa |
mm |
140 |
140 |
140 |
| Średnica śruby |
mm |
22 |
28 |
32 |
26 |
30 |
36 |
32 |
36 |
40 |
| Teoretyczna objętość wtrysku |
cm3 |
53 |
86 |
113 |
74 |
99 |
143 |
113 |
143 |
176 |
| Masa wstrzyknięcia ((CIM/MIM) |
g |
160 |
259 |
338 |
223 |
297 |
428 |
338 |
428 |
528 |
| o.c. |
5.63 |
9.12 |
11.91 |
7.87 |
10.47 |
15.08 |
11.91 |
15.08 |
18.62 |
| Max.Ciśnienie wtrysku |
MPa |
248 |
153 |
117 |
247 |
185 |
129 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1563 |
1196 |
2516 |
1890 |
1313 |
2331 |
1842 |
1492 |
| Prędkość wstrzyknięcia |
cm3/s |
44 |
72 |
94 |
56 |
74 |
107 |
100 |
126 |
156 |
| Maksymalna prędkość wtrysku |
mm/s |
117 |
105 |
124 |
| Prędkość obrotu śruby |
obrotów/min |
10~300 |
10~300 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
100 |
110 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
Jednostka ściskająca |
Siła przycisku |
kN(tf) |
343 ((35)/441 ((45) |
539 ((55) |
833(85)/980(100) |
| Uderzenie zaciskowe |
mm |
200 |
200 |
250 |
| Min.Gęstość formy |
mm |
150 ((210) |
180(240) |
230(310) |
| Max. Otwarcie |
mm |
350(410) |
380 ((440) |
480 ((560) |
| (L*W)Odległość między sztabliami |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Maks.Wielkość formy |
mm |
400*350 |
425*380 |
500*500 |
| (L*W)尺寸Rozmiar płytki |
mm |
560*370 |
580*400 |
710*540 |
| Ilość wystrzelanego materiału |
sztuk |
1 |
1 |
1 |
| Odległość od wyrzucacza |
mm |
40 |
40 |
50 |
| Siła wyrzucająca |
kN(tf) |
17.2(1.75) |
17.2(1.75) |
26.5(2.7) |
| Inne |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7 ((140)/17.2 ((175) |
| Pojemność zbiornika oleju |
L |
130 |
140 |
280 |
| Energia elektryczna |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Pojemność ogrzewania |
KW |
3.6 |
5.5 |
7.0 |
| Wymiary maszyny |
L*W |
m |
1.6*1.2 |
1.9*1.3 |
2.0*1.5 |
| H |
m |
Min:2.15 (maksymalnie:2.7) |
Min:2.25 (maksymalnie):2.8) |
Min:2.6 (maksymalnie:3.3) |
| Pojemność wody chłodzącej |
L/min |
25 |
35 |
40 |
| Wysokość stołu roboczego |
mm |
940+(60) |
1020+(60) |
1040+(70) |
| Maszyna |
ton |
1.3 |
1.6 |
3.5 |
2. Właściwości:
- Pionowe zablokowanie formy, pionowe wtryskanie
- Zajmij mniej miejsca.
- Ściskanie jest zaprojektowane z cylindrem zamykającym typu sub-matki o bezpośrednim naciskaniu, który może szybko ściszyć i spowolnić ściskanie niskiego ciśnienia i poprawić żywotność formy.
- Dzięki wysokiej wydajności, wysokiej reakcji i wysokiej precyzji wielofunkcyjny komputer kontroli przemysłowej, formowanie jest bardziej wygodne.

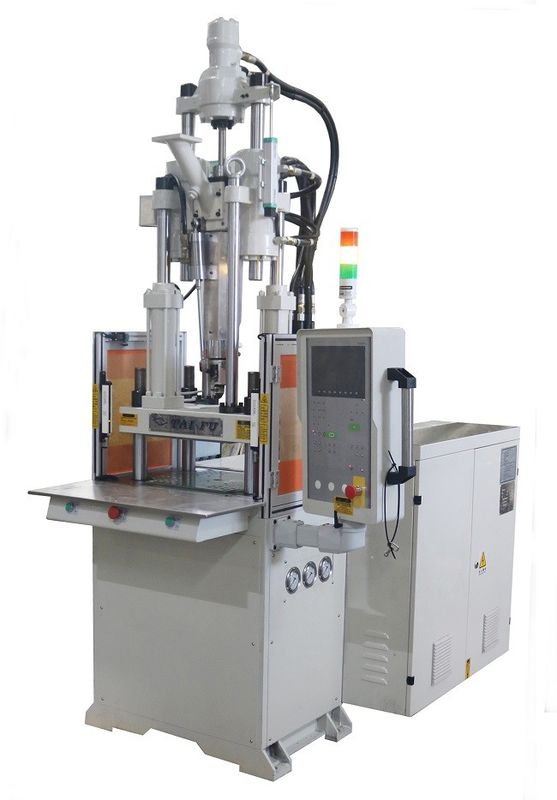

3- Zdjęcia maszynowe:

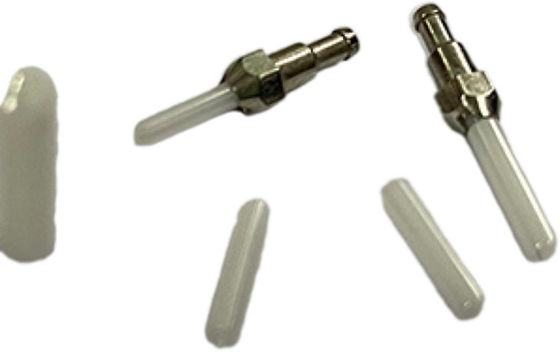

4. zastosowania:
5Często zadawane pytania:
P:Ile energii elektrycznejMaszyna do formowania pionowego wtryskowego o pojemności 35 tonUżywać?
A:50,5 kW
P: Czy jest pan firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan - największym obszarze produkcyjnym w Chinach.
P: Jak długi jest czas dostawy?
Odp.: Małe maszyny są w magazynie. Ogólnie rzecz biorąc, czas dostawy standardowych maszyn wynosi 7~35 dni roboczych. Dla dostosowanych maszyn będzie to 40~60 dni roboczych.
P: Jak długi jest czas gwarancji?
Odpowiedź: 1 rok gwarancji na wszystkie maszyny. Dostarczamy bezpłatne części zamienne na wszelkie uszkodzenia nie spowodowane przez człowieka i problemy z jakością. Nasze wsparcie techniczne będzie towarzyszyć Ci w trakcie życia maszyn.Jeżeli maszyny są prawidłowo obsługiwane, może służyć ponad 20 lat.
P: Jakie są warunki płatności?
A: 30% TT z góry, 70% saldo przed wysyłką. lub L/C na widok.
