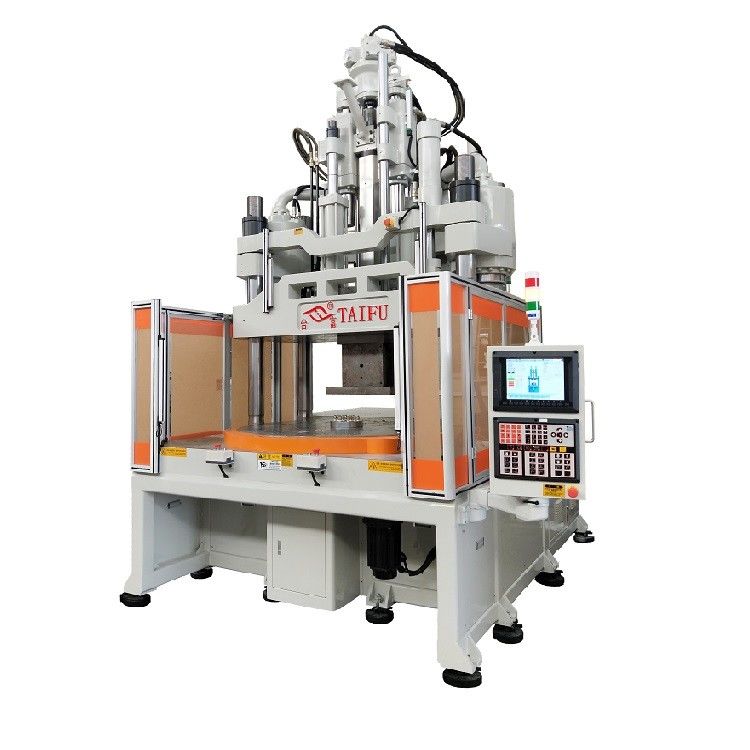

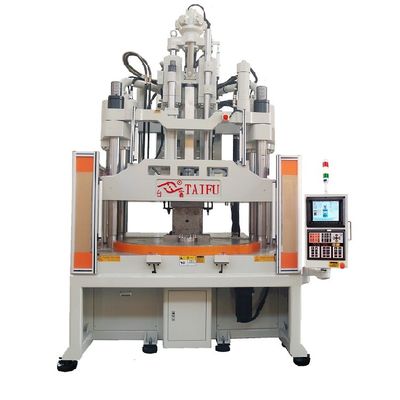

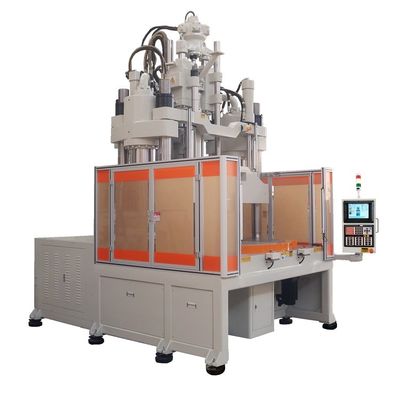

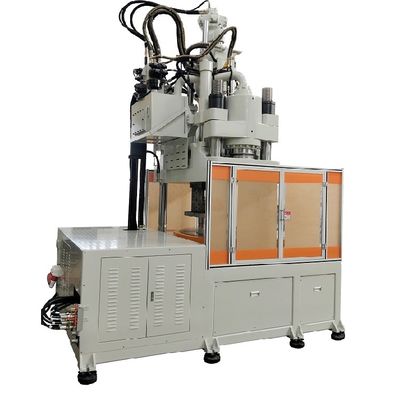

Maszyna do formowania wtryskowego pionowego obrotowego o niskiej stopie roboczej o pojemności 120 ton z certyfikatem CE
Maszyna do formowania wtryskowego stołu obrotowego Taifu przyjmuje ergonomiczny stół roboczy, co sprawia, że obsługa jest wygodniejsza i bezpieczniejsza.Minimalna średnica dysku obrotowego wynosi 810 mm, a maksymalna średnica wynosi do 2300 mm. maszyna jest wyposażona w system sterowania wysoką wydajnością, który zapewnia silną gwarancję wysokiej jakości precyzji i stabilności wtrysku.,ze względu na unikalną konstrukcję obracającego się dysku, może być stosowany w połączeniu z rozbudową urządzeń automatycznych itp.,osiągnięcie wysokiej jakości i efektywnej automatycznej produkcji skomplikowanych kształtów i produktów specjalnych, który jest obecnie szeroko stosowany w przemyśle części samochodowych i nowej energii.
Specyfikacja
Parametry techniczne maszyny
| Pozycja |
Zjednoczenie |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Jednostka do wstrzykiwań |
| Prędkość obrotowa |
mm |
140 |
160 |
200 |
| Średnica śruby |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teoretyczna objętość wtrysku |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Masa wstrzyknięcia ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| o.c. |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Ciśnienie wtrysku |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Prędkość wstrzyknięcia |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maksymalna prędkość wtrysku |
mm/s |
124 |
126 |
105 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka ściskająca |
| Siła przycisku |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Uderzenie zaciskowe |
mm |
280 |
300 |
350 |
| Min.Gęstość formy |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Otwarcie |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks.Wielkość formy |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D) Rozmiar stołu obrotowego |
mm |
φ1010 |
φ1200 |
φ1400 |
| Ilość wystrzelanego materiału |
sztuk |
3 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
100 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
110 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Inne |
| Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
350 |
430 |
500 |
| Energia elektryczna |
KW |
15 + 2.2 |
18 + 2.2 |
22 + 2.2 |
| Pojemność ogrzewania |
KW |
7.0 |
10.7 |
13.7 |
| Wymiary maszyny |
L*W |
m |
2.5*1.9 |
2.6*2.0 |
2.9*2.2 |
| H(z wyłączeniem stóp absorbujących wstrząsy) |
m |
Min:2.5 (maksymalnie:2.95) |
Min:2.9 (maksymalnie:3.6) |
Min:3.3 (maksymalnie:4.1) |
| Pojemność wody chłodzącej |
L/min |
40 |
50 |
50 |
| Wysokość stołu pracy+(z wyłączeniem stóp absorbujących wstrząsy) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Maszyna |
ton |
6.5 |
9.5 |
12.8 |
Cechy
1. serwo napędzany gramofon
ruch obrotowy gramofonu jest wykonywany przez napęd serwo silnika, który realizuje szybki i płynny, stabilny (niskie wibracje) ruch obrotowy,zwiększając tym samym stabilność cyklu formowania.
2.Przepustowa przestrzeń do montażu pleśni
Istnieje wystarczająca przestrzeń do montażu form, a także może dobrze poradzić sobie z użyciem dużych form lub użyciem form przesuwnych ze względu na złożoność kształtów produktu.
3Systemy napędowe oszczędne energię
System hydrauliczny jest napędzany przez energooszczędne serwomotory, co pozwala zaoszczędzić energię i energię elektryczną, skrócić cykl pracy maszyny, zwiększyć żywotność urządzenia,i poprawia wydajność produkcji.
4.Ultra niskie powierzchnie robocze
Ergonomicznie zaprojektowany ultra niski stół roboczy ułatwia ładowanie i rozładunek formy, umieszczanie i odbieranie części, zmniejsza czas przerwy,i skutecznie poprawić wydajność produkcji, a także bezpieczeństwo.

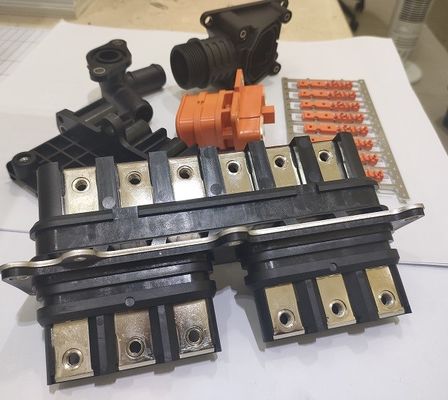

Zastosowanie
Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
Częste pytania
P1: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P2: Jakie są warunki płatności?
T/T 30% depozytu, 70% przed wyjazdem.
P3: Jakie rodzaje wyrobów można wyprodukować przy użyciu pionowej infuzji?
Maszyny do formowania wtryskowego pionowego są powszechnie stosowane do produkcji takich produktów, jak składniki formowane wtryskowo, produkty przeformowane, pionowo przeformowane kable i złącza,i małych części precyzyjnych.
P4: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
P5: Co z czasem dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
