Maszyna do formowania wtryskowego stołu obrotowego pionowego o pojemności 120 ton
Maszyna do formowania wtryskowego stołu obrotowego pionowego o niskiej stacji TAIFUprzyjmuje ergonomiczną powierzchnię roboczą, aby sprawić, że obsługa będzie wygodniejsza i bezpieczniejsza.
Działanie 120-tonowej pionowej maszyny obrotowej do formowania wtryskowego obejmuje kilka etapów.Najpierw stopiony materiał przygotowuje się przez stopienie odpowiedniego materiału, takiego jak plastik lub guma.Jednostka wtrysku wstrzykuje stopiony materiał do jamy formy podczas obracania stołu obrotowegoPo ochłodzeniu i utwardzeniu materiału w formie, forma otwiera się, a gotowe akcesoria do urządzeń domowych są wyrzucane.
Maszyna jest wyposażona w wysokiej wydajności system sterowania, aby zapewnić silną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowego.Maszyna do formowania wtryskowego pionowego zwrotnika może być stosowana z rozszerzonym sprzętem automatycznym dow celu osiągnięcia wysokiej jakości i wydajnej automatycznej produkcji produktów o złożonych kształtach i specjalnych procesach.
1Specyfikacja:
| |
Zjednoczenie |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
140 |
160 |
200 |
| Średnica śruby |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teoretyczna objętość wtrysku |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Masa wstrzyknięcia ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| o.c. |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Ciśnienie wtrysku |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Prędkość wstrzyknięcia |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maksymalna prędkość wtrysku |
mm/s |
124 |
126 |
105 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka zaciskowa |
Siła przycisku |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Uderzenie zaciskowe |
mm |
280 |
300 |
350 |
| Min.Gęstość formy |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Otwarcie |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks.Wielkość formy |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1010 |
φ1200 |
φ1400 |
| Jakość wyrzucacza |
sztuk |
3 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
100 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
110 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
350 |
430 |
500 |
| Energia elektryczna |
KW |
15 + 2.2 |
18 + 2.2 |
22 + 2.2 |
| Pojemność ogrzewania |
KW |
7.0 |
10.7 |
13.7 |
| Wymiary maszyny |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Pojemność wody chłodzącej |
L/min |
40 |
50 |
50 |
| Wysokość stołu roboczego |
mm |
780+(70) |
820+(70) |
915+(80) |
| Maszyna |
ton |
6.5 |
9.5 |
12.8 |
2. Właściwości:
- Maszyna jest zaprojektowana z niskim stołem roboczym, który zapewnia łatwy dostęp operatorom do ładowania form, wykonywania zadań konserwacyjnych i monitorowania procesu formowania wtryskowego.Niska wysokość stołu roboczego zapewnia wygodę i ergonomię podczas pracy.
- Konstrukcja gramofonu przyjmuje technologię MLT w celu poprawy trwałości gramofonu.Ruch gramofonu jest płynny i bezwzględny, a pozycja jest dokładna.
- Wysoka wydajność

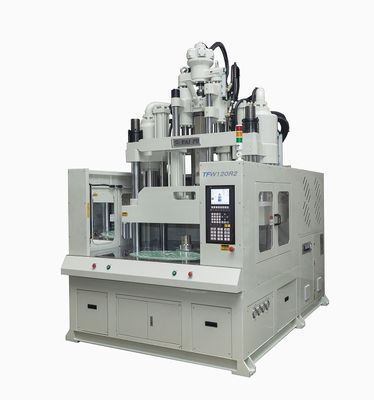

3. Obrazy maszynowe:

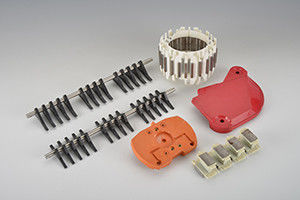

4. zastosowania:
5Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
6Często zadawane pytania:
P: Czy jest pan firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan - największym obszarze produkcyjnym w Chinach.
P: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
P: Jakie są warunki płatności?
T/T 30% depozyt, 70% przed wyjazdem.
P: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
