Maszyna do formowania wtryskowego stołu o niskiej mocy 120 ton do akcesoriów samochodowych
Maszyna do formowania wtryskowego stołu obrotowego pionowego o niskiej stacji TAIFUprzyjmuje ergonomiczną powierzchnię roboczą, aby sprawić, że obsługa będzie wygodniejsza i bezpieczniejsza.
Maszyna do formowania wtryskowego niskich stołów roboczych do części samochodowych o pojemności 120 ton jest specyficznym rodzajem sprzętu stosowanego w procesie produkcji części samochodowych.Został zaprojektowany do produkcji różnych elementów z tworzyw sztucznych stosowanych w samochodach za pomocą techniki formowania wtryskowego.
Maszyna jest wyposażona w wysokiej wydajności system sterowania, aby zapewnić silną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowego.Maszyna do formowania wtryskowego pionowego zwrotnika może być stosowana z rozszerzonym sprzętem automatycznym dow celu osiągnięcia wysokiej jakości i wydajnej automatycznej produkcji produktów o złożonych kształtach i specjalnych procesach.
1Specyfikacja:
| |
Zjednoczenie |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
140 |
160 |
200 |
| Średnica śruby |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teoretyczna objętość wtrysku |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Masa wstrzyknięcia ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| o.c. |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Ciśnienie wtrysku |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Prędkość wstrzyknięcia |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maksymalna prędkość wtrysku |
mm/s |
124 |
126 |
105 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka zaciskowa |
Siła przycisku |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Uderzenie zaciskowe |
mm |
280 |
300 |
350 |
| Min.Gęstość formy |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Otwarcie |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks.Wielkość formy |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1010 |
φ1200 |
φ1400 |
| Jakość wyrzucacza |
sztuk |
3 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
100 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
110 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
350 |
430 |
500 |
| Energia elektryczna |
KW |
15 + 2.2 |
18 + 2.2 |
22 + 2.2 |
| Pojemność ogrzewania |
KW |
7.0 |
10.7 |
13.7 |
| Wymiary maszyny |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Pojemność wody chłodzącej |
L/min |
40 |
50 |
50 |
| Wysokość stołu roboczego |
mm |
780+(70) |
820+(70) |
915+(80) |
| Maszyna |
ton |
6.5 |
9.5 |
12.8 |
2. Właściwości:
- Niska konstrukcja stołu pracy ułatwia dostęp i umieszczanie wkładek, oszczędzając koszty stanowiska pracy
- System hydrauliczny jest napędzany przez energooszczędny serwomotor, który oszczędza energię i energię elektryczną, skraca cykl pracy maszyny, zwiększa żywotność urządzenia,i poprawia wydajność produkcji.
- Doskonała dokładność wstrzyknięcia, powtarzalność pozycji końcowej wstrzyknięcia może osiągnąć ± 0,1 mm, a powtarzalność masy produktu może osiągnąć 3%.

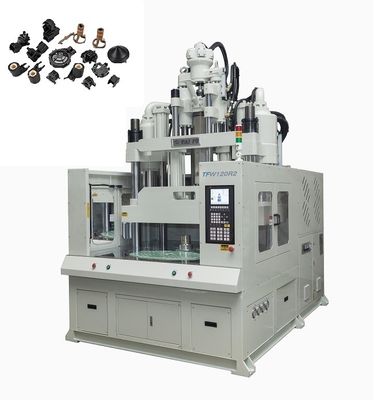

3. Obrazy maszynowe:

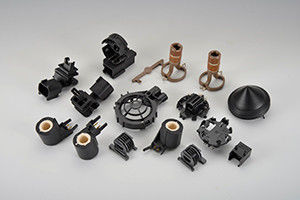

4. zastosowania:
5Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
6Często zadawane pytania:
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
P: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P:Jakie części samochodowe są wytwarzane wstrzykiwaczem?
A:Komponenty samochodowe zewnętrzne: Panele i balustrady, osłony błotowe, oparcia zderzaków, drzwi i układy zamykające.Dekoracyjne elementy zewnętrzne: ramy, przyciski, wykończenia wewnętrzne/zewnętrzne i czapki czaszki.
P: Jakie są warunki płatności?
T/T 30% depozyt, 70% przed wyjazdem.
P: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
