Maszyna do formowania wtryskiem pionowym z niskim stołem pracy
Maszyna do formowania wtryskowego stołu obrotowego pionowego o niskiej stacji TAIFUprzyjmuje ergonomiczną powierzchnię roboczą, aby sprawić, że obsługa będzie wygodniejsza i bezpieczniejsza.
Niska maszyna do formowania wtryskowego stołu roboczego o pojemności 160 ton jest specyficznym rodzajem urządzeń stosowanych w procesie produkcji części samochodowych.Został zaprojektowany do produkcji różnych elementów z tworzyw sztucznych stosowanych w samochodach za pomocą techniki formowania wtryskowego.
Maszyna jest wyposażona w system sterowania o wysokiej wydajności, który zapewnia silną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowego.Obecnie jest szeroko stosowany w przemyśle części samochodowych i nowej energii.
1Specyfikacja:
| |
Zjednoczenie |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
200 |
200 |
250 |
| Średnica śruby |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Teoretyczna objętość wtrysku |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Masa wstrzyknięcia ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| o.c. |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Ciśnienie wtrysku |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Prędkość wstrzyknięcia |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Maksymalna prędkość wtrysku |
mm/s |
105 |
132 |
102 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~240 |
10~240 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
150 |
150 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka zaciskowa |
Siła przycisku |
KN (ton) |
1568(160) |
1960 ((200) |
2450 ((250) |
| Uderzenie zaciskowe |
mm |
350 |
350 |
400 |
| Min.Gęstość formy |
mm |
300(400) |
350 ((450) |
350 ((450) |
| Max. Otwarcie |
mm |
650(750) |
700 ((800) |
750 ((850) |
| (L*W) Maks.Wielkość formy |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1400 |
φ1630 |
φ1800 |
| Ilość wystrzelanego materiału |
sztuk |
5 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
100 |
125 |
125 |
| Odległość od wyrzucacza |
mm |
110 |
150 |
150 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
500 |
650 |
800 |
| Energia elektryczna |
KW |
22 + 2.2 |
31 + 2.2 |
37 + 2.2 |
| Pojemność ogrzewania |
KW |
13.7 |
13.7 |
24.3 |
| Wymiary maszyny |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Pojemność wody chłodzącej |
L/min |
50 |
60 |
60 |
| Wysokość stołu roboczego |
mm |
915+(80) |
935+(80) |
935+(80) |
| Maszyna |
ton |
12.8 |
16.5 |
20.5 |
2. Właściwości:
- Przyjmuje podwójne wsparcie słupka przewodnika i podwójnie cylindrowe urządzenie równoważonego wtrysku w celu zapewnienia zrównoważonej i równomiernej siły podczas napędu wtrysku śruby.
- Wysoka precyzja i wysoka wydajność
- Doskonała dokładność wstrzyknięcia, powtarzalność pozycji końcowej wstrzyknięcia może osiągnąć ± 0,1 mm, a powtarzalność masy produktu może osiągnąć 3%.

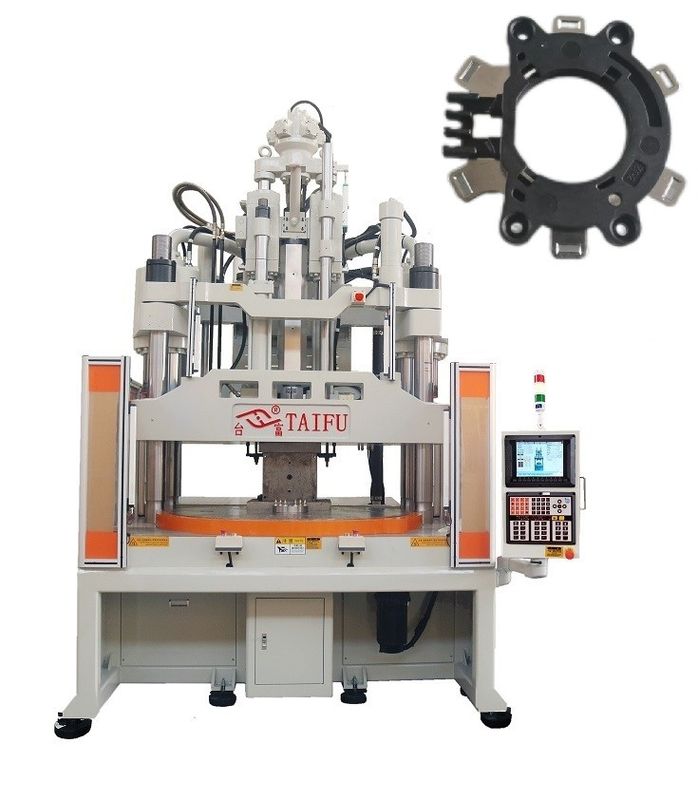

3. Obrazy maszynowe:

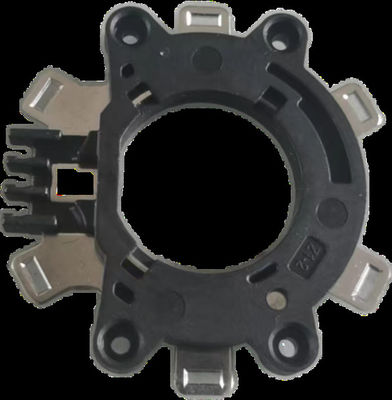

4. zastosowania:
5Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
6Często zadawane pytania:
P: Czy przetestujecie wszystkie towary przed dostawą?
Tak, mamy 100% testy przed dostawą.
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
P: Jakie są warunki płatności?
T/T 30% depozyt, 70% przed wyjazdem.
P:Jakie części samochodowe są wytwarzane wstrzykiwaczem?
A:Komponenty samochodowe zewnętrzne: Panele i balustrady, osłony błotowe, oparcia zderzaków, drzwi i układy zamykające.Dekoracyjne elementy zewnętrzne: ramy, przyciski, wykończenia wewnętrzne/zewnętrzne i czapki czaszki.
P: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
