250-tonowa wysokoprecyzyjna maszyna do formowania wtryskowego stołowego o niskiej pracy z zwiększoną stabilnością
Maszyna do formowania wtryskowego stołu obrotowego TAIFU o niskiej stacji posiada ergonomiczną powierzchnię roboczą, która nie tylko ułatwia pracę, ale także zwiększa bezpieczeństwo operatora.Jego średnica gramofonu waha się od kompaktowego 810 mm do przestronnego 2300 mm, oferując elastyczność dla różnych potrzeb produkcyjnych.
Specjalnie zaprojektowana do produkcji części samochodowych, ta pionowa maszyna do formowania wtryskowego z niskim stołem roboczym wyróżnia się precyzyjną i dokładną produkcją plastikowych śrubokrętów.Jego wydajny system sterowania zapewnia stałą dokładność i stabilność formowania wtryskowego, gwarantując najwyższą jakość.
Maszyna ta, szeroko stosowana w przemyśle części samochodowych i nowej energii, jest świadectwem zaangażowania TAIFU w innowacje i doskonałość w technologii formowania wtryskowego.
Specyfikacja:
| |
Zjednoczenie |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
200 |
200 |
250 |
| Średnica śruby |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Teoretyczna objętość wtrysku |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Masa wstrzyknięcia ((PS)) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| o.c. |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.Ciśnienie wtrysku |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Prędkość wstrzyknięcia |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Maksymalna prędkość wtrysku |
mm/s |
105 |
132 |
102 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~240 |
10~240 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
150 |
150 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka zaciskowa |
Siła przycisku |
KN (ton) |
1568(160) |
1960 ((200) |
2450 ((250) |
| Uderzenie zaciskowe |
mm |
350 |
350 |
400 |
| Min.Gęstość formy |
mm |
300(400) |
350 ((450) |
350 ((450) |
| Max. Otwarcie |
mm |
650(750) |
700 ((800) |
750 ((850) |
| (L*W) Maks.Wielkość formy |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1400 |
φ1630 |
φ1800 |
| Ilość wystrzelanego materiału |
sztuk |
5 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
100 |
125 |
125 |
| Odległość od wyrzucacza |
mm |
110 |
150 |
150 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
500 |
650 |
800 |
| Energia elektryczna |
KW |
22 + 2.2 |
31 + 2.2 |
37 + 2.2 |
| Pojemność ogrzewania |
KW |
13.7 |
13.7 |
24.3 |
| Wymiary maszyny |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Pojemność wody chłodzącej |
L/min |
50 |
60 |
60 |
| Wysokość stołu roboczego |
mm |
915+(80) |
935+(80) |
935+(80) |
| Maszyna |
ton |
12.8 |
16.5 |
20.5 |
Charakterystyka:
1W oparciu o europejską koncepcję projektowania kształtów, poprawiono wskaźnik analizy naprężenia kształtów, a sztywność kształtów jest lepsza.
2Doskonała dokładność wtrysku, powtarzalność pozycji końcowej wtrysku może osiągnąć ± 0,1 mm, a powtarzalność masy produktu może osiągnąć 3%.
3W zależności od różnych potrzeb efektywności produkcji produktu, można go elastycznie dopasować do dwustronnej płytki obrotowej 180° do przodu i do tyłu,z wyłączeniem urządzeń do obróbki węgla,, lub czterostacjonarny 90°+180° obracający się zespolony gramofon do dalszego zwiększenia mocy produkcyjnych

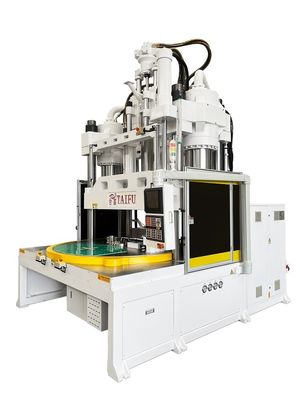

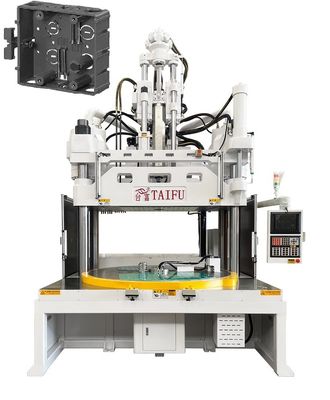

Zdjęcia maszynowe:

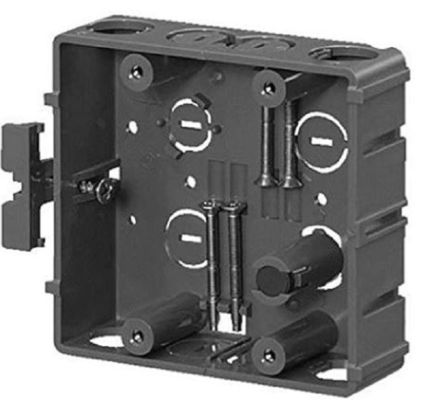

Zastosowanie:
Dlaczego wybrać nas?
-
Najwyższa jakość w konkurencyjnych cenach.
-
Wykwalifikowany zespół techniczny do produkcji precyzyjnej.
-
Zaprojektowane na miarę potrzeb.
-
Bezproblemowe wsparcie przed i po sprzedaży.
Częste pytania:
P: Jakie są warunki płatności?
O: Wymagamy 30% depozytu za pośrednictwem T/T, a pozostałe 70% należy zapłacić przed wysyłką.
P: Czy przed dostawą przeprowadzacie kontrolę jakości wszystkich towarów?
Odpowiedź: Zdecydowanie, przed dostawą zapewniamy 100% testowanie wszystkich produktów w celu zagwarantowania ich jakości i niezawodności.
P: Czy jest pan firmą handlową lub producentem?
Odpowiedź: Jesteśmy producentem zlokalizowanym w mieście Dongguan, największym w Chinach ośrodku produkcji przemysłowej. Wszystkie nasze maszyny są produkowane przez nasz wykwalifikowany zespół w naszej fabryce.
P: Jaki jest szacunkowy czas dostawy?
Odp.: Zazwyczaj od 20 do 45 dni po otrzymaniu płatności zaliczkowej. Jednak dokładny czas dostawy może się różnić w zależności od konkretnego zamówienia i ilości.
P: Jak zajmujecie się pakowaniem i wysyłką?
O: Nasze cewki są wyłożone plastikiem i pakowane do kartonów w celu bezpiecznego transportu.
