Maszyna do formowania wtryskowego stołu obrotowego pionowego o pojemności 120 ton do obudowy wtyczki
Maszyna do formowania wtryskowego stołu obrotowego pionowego o niskiej stacji TAIFUprzyjmuje ergonomiczną powierzchnię roboczą, aby sprawić, że obsługa będzie wygodniejsza i bezpieczniejsza.
Działanie 120-tonowej pionowej maszyny obrotowej do formowania wtryskowego obejmuje kilka etapów.Najpierw stopiony materiał przygotowuje się przez stopienie odpowiedniego materiału, takiego jak plastik lub guma.Jednostka wtrysku wstrzykuje stopiony materiał do jamy formy podczas obracania stołu obrotowegoPo ochłodzeniu i utwardzeniu materiału w formie, forma otwiera się, a gotowe akcesoria do urządzeń gospodarstwa domowego są wyrzucane.
Maszyna jest wyposażona w system sterowania o wysokiej wydajności zapewniający solidną gwarancję wysokiej jakości dokładności i stabilności formowania wtryskowego,pozycjonowanie zcylinder pozycjonujący, o wysokiej dokładności pozycjonowania i wysokiej skuteczności bezpieczeństwa. Ze względu na unikalną konstrukcję obracającego się dysku, pionowa maszyna do formowania wtryskowego może być stosowana z rozbudowanym sprzętem automatycznym doosiągnięcie wysokiej jakości i efektywnej automatycznej produkcji produktów o złożonych kształtach i specjalnych procesach.Część zasilania można wybrać zsilniki hydrauliczne i silniki serwo, lubmogą być również wyposażone w wyższe konfiguracje zgodnie z produktami i wymaganiami klienta. Obecnie jest szeroko stosowany w przemyśle części samochodowych i nowej energii.
1Specyfikacja:
| |
Zjednoczenie |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Jednostka do wstrzykiwań |
Prędkość obrotowa |
mm |
140 |
160 |
200 |
| Średnica śruby |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teoretyczna objętość wtrysku |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Masa wstrzyknięcia ((PS)) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| o.c. |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.Ciśnienie wtrysku |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Prędkość wstrzyknięcia |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Maksymalna prędkość wtrysku |
mm/s |
124 |
126 |
105 |
| Prędkość obrotu śruby |
obrotów/min |
10~280 |
10~280 |
10~280 |
| Średnica pierścienia pozycjonowania |
mm |
120 |
120 |
120 |
| Wyjście dyszy z płytek |
mm |
≥ 45 |
≥ 45 |
≥ 45 |
| Jednostka zaciskowa |
Siła przycisku |
KN (ton) |
833(85) |
1176 ((120) |
1568(160) |
| Uderzenie zaciskowe |
mm |
280 |
300 |
350 |
| Min.Gęstość formy |
mm |
230(310) |
280 (((380) |
300(400) |
| Max. Otwarcie |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks.Wielkość formy |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Liczba stacji gramofonów |
mm |
2 |
2 |
2 |
| (D)Rozmiar stołu obrotowego |
mm |
φ1010 |
φ1200 |
φ1400 |
| Jakość wyrzucacza |
sztuk |
3 |
5 |
5 |
| Przestrzeń między górnymi paskami |
mm |
80 |
80 |
100 |
| Odległość od wyrzucacza |
mm |
100 |
100 |
110 |
| Siła wyrzucająca |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Pozostałe |
Ciśnienie systemu |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Pojemność zbiornika oleju |
L |
350 |
430 |
500 |
| Energia elektryczna |
KW |
15 + 2.2 |
18 + 2.2 |
22 + 2.2 |
| Pojemność ogrzewania |
KW |
7.0 |
10.7 |
13.7 |
| Wymiary maszyny |
L*W*H |
m |
2.5*1.9*2.5 |
2.6*2.0*2.9 |
2.9*2.2*3.3 |
| Pojemność wody chłodzącej |
L/min |
40 |
50 |
50 |
| Wysokość stołu roboczego |
mm |
780+(70) |
820+(70) |
915+(80) |
| Maszyna |
ton |
6.5 |
9.5 |
12.8 |
Produkt 标题
2. Właściwości:
- Maszyna została zaprojektowana z niskim stołem roboczym, który zapewnia łatwy dostęp operatorom do ładowania form, wykonywania zadań konserwacyjnych i monitorowania procesu formowania wtryskowego.Niska wysokość stołu roboczego zapewnia wygodę i ergonomię podczas pracy.
- Konstrukcja gramofonu wykorzystuje technologię MLT w celu poprawy trwałości gramofonu.Ruch gramofonu jest płynny i bezwzględny, a pozycja jest dokładna.
- Wysoka wydajność

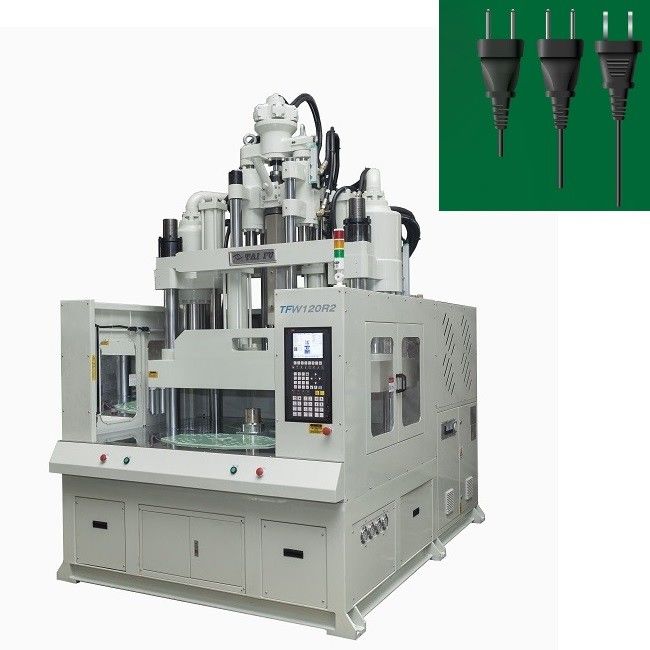

3. Obrazy maszynowe:

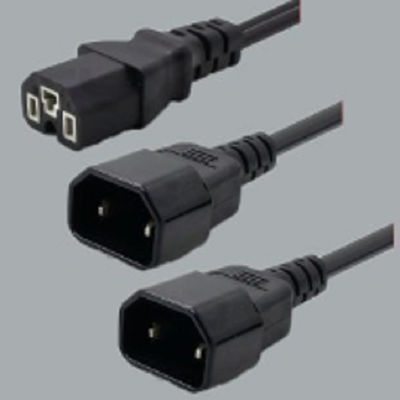

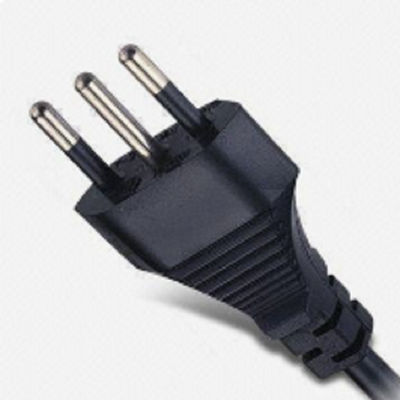

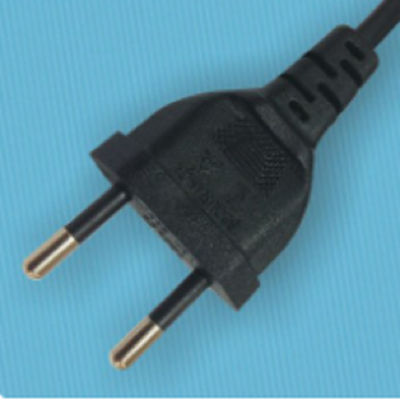

4. zastosowania:
5Dlaczego wybrałeś nas?
1Najlepsza jakość produktu i najbardziej konkurencyjna cena.
2Doświadczony personel techniczny w produkcji.
3- Niestandardowy projekt i produkcja.
4Doskonałe usługi przed sprzedażą i po sprzedaży.
6Często zadawane pytania:
P:Czy jesteś firmą handlową lub producentem?
A:Jesteśmy fabryką zlokalizowaną w mieście Dongguan, największym obszarze produkcyjnym w Chinach.
P: Jak długi jest czas gwarancji?
Zapewniamy bezpłatne części zamienne na wszelkie uszkodzenia nie spowodowane przez człowieka i problemy jakości.Jeżeli maszyny są prawidłowo obsługiwane, może służyć ponad 20 lat.
P: A czas dostawy?
Ogólnie rzecz biorąc, od 20 do 45 dni od otrzymania zaliczki.
Co do zamówienia i ilości.
P: Jakie są warunki płatności?
T/T 30% depozyt, 70% przed wyjazdem.
P: Opakowanie i wysyłka?
Węzeł jest pokryty plastikiem od środka i kartonowany od zewnątrz.
Jeśli jesteś zainteresowany naszymi maszynami, proszę nie wahaj się do Skontaktuj się z nami!
